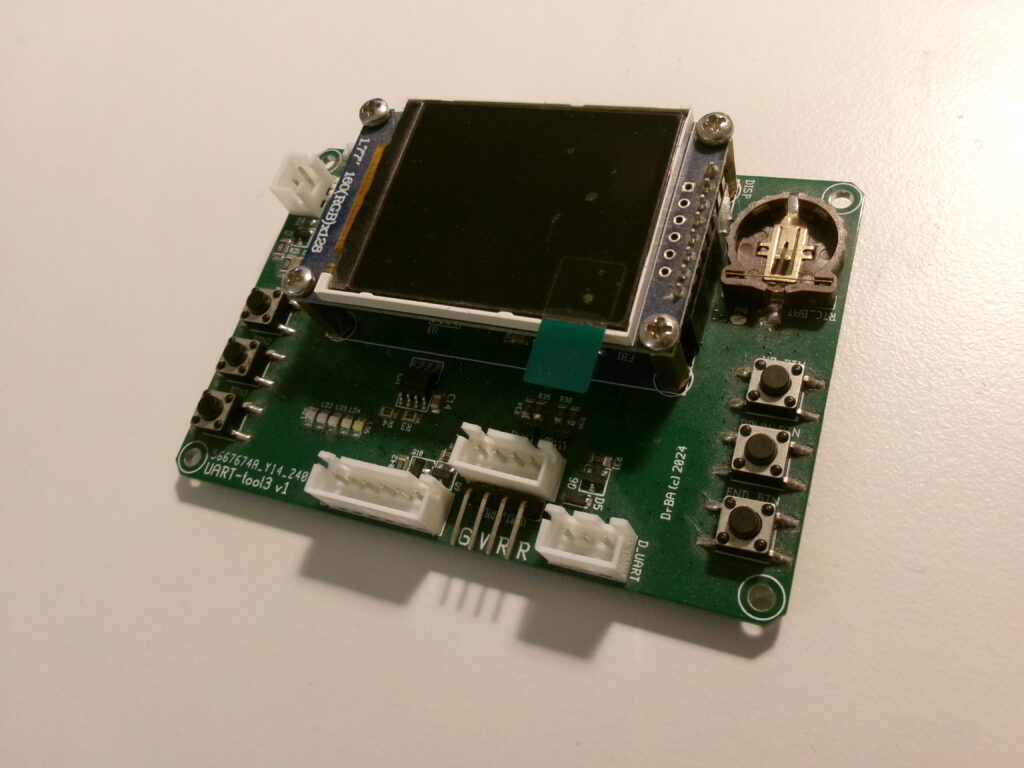

سأقوم بتصميم المخططات وثنائي الفينيل متعدد الكلور من مدخلاتك حول ما يجب أن تفعله اللوحة. قد تتضمن الفكرة متحكم دقيق ونوع من أجهزة الاستشعار والوحدات (مثل المودم). يمكن أن تكون اللوحة لوحة نموذج أولي قائمة بذاتها أو درعا (على سبيل المثال ل Raspberry PI).

تم تصميم اللوحة الناتجة لتكون سهلة التركيب في JLCPCB ، مع الحصول على الأجزاء المشتركة أيضا عبر JLC.

التسليمات: المخططات في pdf و BoM وملفات لوحة fab (ملف gerber و excellon و XY للانتقاء والمكان) والمخططات وملفات اللوحة (بتنسيق Ringdove EDA مفتوح المصدر)
